GC4000燃油超充站详细故障排除说明(一)

GC4000燃油超充站详细故障排除说明(一)

增程控制器故障排除

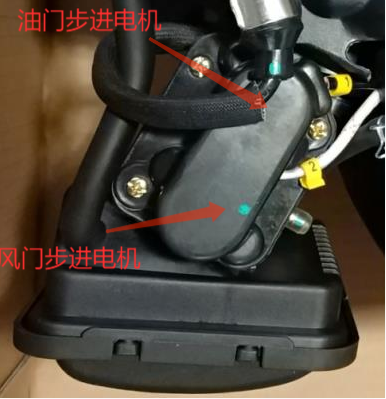

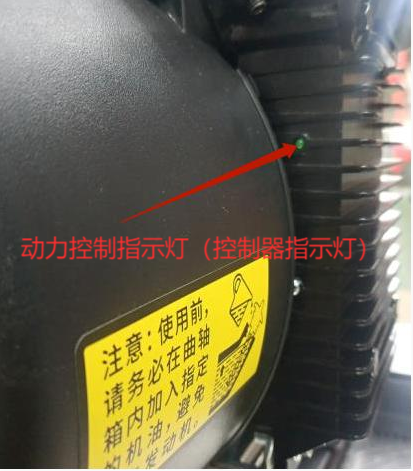

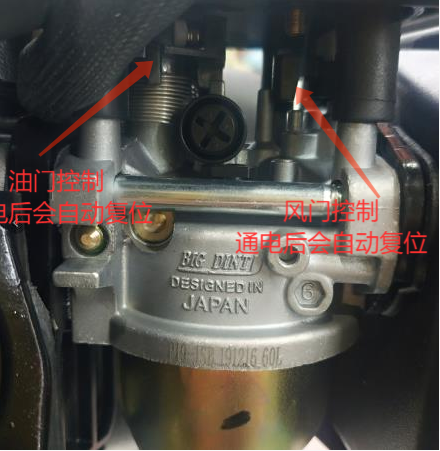

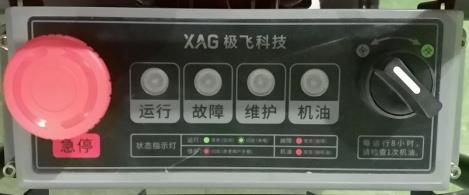

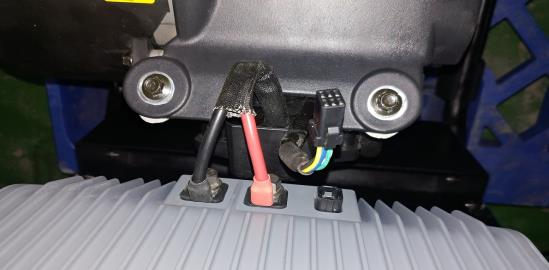

打开启动开关(图1),运行指示灯绿色会亮起,(如果是红灯亮,检测机油量是否正常;保养时间是否到期;或者动力控制器坏)。发电机磁电机是否旋转(观察黑色扇叶),如果扇叶不转,检查动力控制器指示灯是否每秒一次闪烁,如果是每秒一次闪烁,打开启动开关时指示灯会熄灭3秒钟,风门或者油门步进电机有打开复位动作。磁电机(观察黑色扇叶)旋转3秒钟,如果指示灯没有熄灭3秒钟,风门或者 油门步进电机没有动作,检查充电站启动信号是否正常。按下卡扣拔下功能线(图2),用细铜丝短接插件的细蓝色线和黄线(两根线电压在5 V左右,短接时为0 V磁电机旋转,如果没有电压可能引线有断路情 况),发电机磁电机是否旋转(观察黑色扇叶),不转可能磁电机问题,发动机问题。打开电池或者启动 时如果指示灯有规律闪2 ; 3 ; 4;5次控制器坏,动力控制器指示灯不闪,量粗红和 黑线电源电压4 4 ` 5 5V左右(图2)有电压控制器坏,没有电压检测充电站控制器。 启动磁电机指示灯闪烁3次(堵转保护),磁电机卡住转不动或者磁电机可能缺 相(伴有咯噔声音)更换磁电机定子线圈。卡住检查异物卡死或者发动机问题。

发动机不着火燃油机油排查

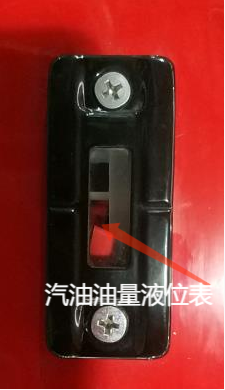

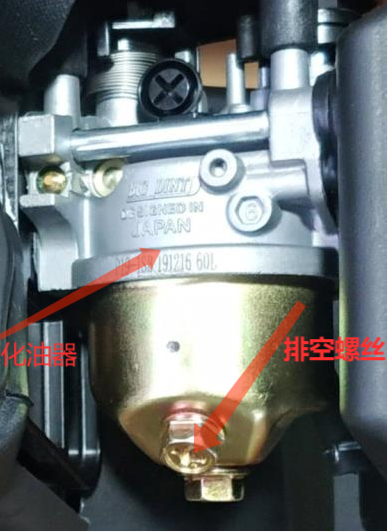

打开启动开关,运行指示灯绿色会亮起,发电机磁电机会旋转3秒钟(动力控制器指示灯会 熄灭3秒),发动机不着火,观察汽油量油箱液位表,或直接拧开油箱盖观察液位,建议 油量大于2 /3使用,及时补充油料,缺油熄火容易导致油路进空气,引起启动困难。需要排空处理(化油 器底部排空螺丝)。拔出化油器进油管观看油压是否正常,再启动还是不能着火。检查机油量, 机油应该在机油尺能够探到液位(建议加到要溢流为好),如果机油液位正常,再检查化油器点火系统。

不能着火化油器;动力系统排查

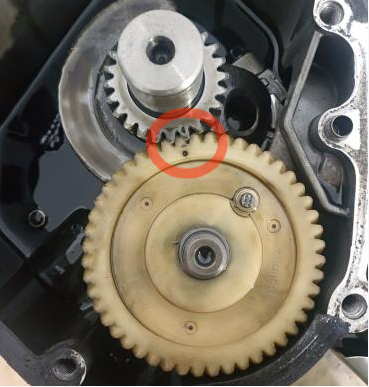

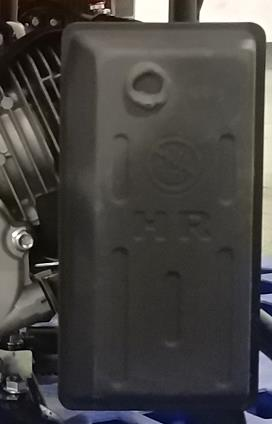

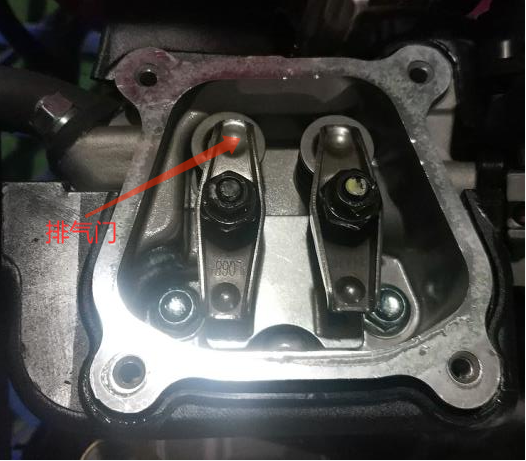

启动多次后不着火,检查火花塞是否松动(如果松动拧紧火花塞)。还是不着火,拆开火花塞检查火 花塞是否积碳(清理积碳后启动,建议更换火花塞)(图1),同时检查火花塞没有汽油味,没有汽油味 ,清洗化油器(图2 . 1)拆开化油器油杯,检查油杯是否有汽油(没有汽油说明进油孔堵,有汽油说明化 油器喷射孔堵),取下浮子固定轴,检查进油;注油孔是否堵塞,用化油器清洗剂喷洗过油孔,清洗后安 装好化油器,注意密封垫方向,锁紧化油器与空滤器,启动后还是没有汽油味(更换化油器),如果火花 塞火花正常(蓝白色火花)启动増程器磁电机旋转时,检查空滤器是否吸气,消声器是否排气。无排气或 者排气小,拆开消声器(图2),再次启动发动机,如果正常说明消声器故障(更换消声器)。如果进气 排气没有,检查气门组件是否工作正常,重点检查气门(图3)(气门调整:1 .进气门间隙小,排气门间 隙大。2 .调整时首先将汽油机调整高上止点:(1).将火花塞拆掉,放一个螺丝刀在火花塞孔里面,转动 飞轮螺丝刀在最上面一个点的时候就是上止点。(2).飞轮磁块正对点火器上面一点也是上止点。注意: 气门调整好后转动几下飞轮,重新找到上止点,气门间隙正常说明己调好,如不正常需重新调整。),顶 杆(图4)(检查顶杆是否变形)和凸轮轴(图5)(是否断裂齿轮缺失变形)。或者缸体压缩比是否正常 (重点检测缸垫是否漏气,活塞是否有运动)。检查凸轮与曲轴正时点(图 6)。
