极飞2021款充电管理器CM12500P的使用及日常维护

极飞2021款充电管理器CM12500P的使用及日常维护

1、2021款充电管理器介绍

CM12500P:采用宽电压,外部风冷式设计,并具有欠压保护,过 压保护,过温保护,故障隔离等功能,属于大功率充 电器。在充电期间,充电管理器会实时监控电池的状 态信息,电池充满后,充电管理器将自动关闭电池。

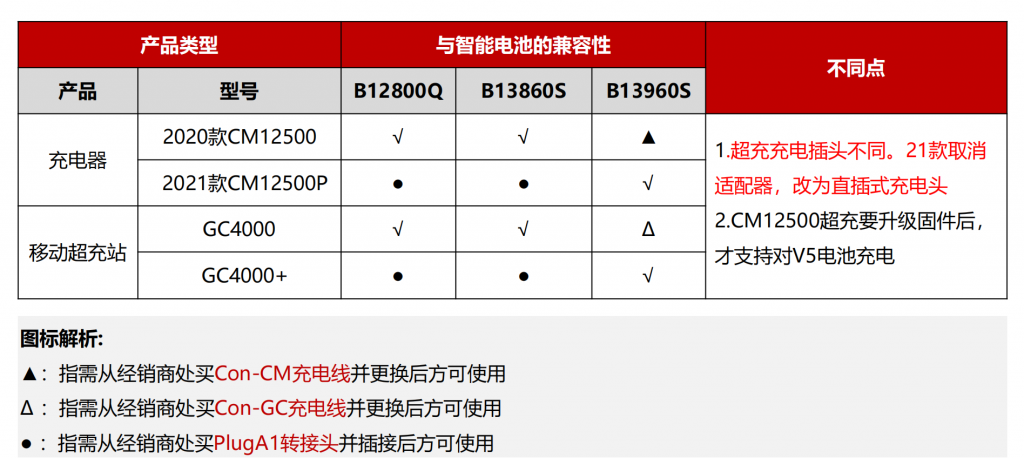

注:在未搭配转接头的情况下,仅适用于B13960S电池充 电,如果使用CM12500P为其他B系列电池充电,请 联系经销商或极飞商城购买转接头

极飞2021款充电管理器CM12500P的使用及日常维护

2、2021款充电管理器的指示灯状态说明

输入指示灯:绿色长亮=正常,绿色闪烁=未接地线,长亮红色=故障,红灯闪烁=表示高温,需要冷却降温;

输出指示灯:绿色长亮=空闲状态,绿色闪烁=无通讯(电池与充电器),红色长亮=充电状态

输入AC180~260V时,输出功率为:2500W

3、2021款充电管理器的使用

  1. 首先检查各连接线必须完好无损,确保充电器端的电源插头已插紧;
  2. 确认输入的交流电源电压是否正确(220V);
  3. 将充电器电源插头插入插座,此时检查电源灯应点亮(插板需16A专用插板);
  4. 将充电器的输出端充电头与待充电池连接;
  5. 确认连接无误后将电池开机;
  6. 此时检查充电器输出指示灯为红色,电池上的电量灯为跑马灯状态为正常;
  7. 充满后电池会自动关机或五颗电量灯同时闪烁;
  8. 电时周围不能有易燃易爆及温度高的物品或气体。

4、2021款充电管理器的维护

  1. 请保持充电器表面的清洁和通风散热孔的通畅;
  2. 充电过程尽量避免引线对折弯曲,如2019款快充因充电过程中航空头温度较高,引线弯曲后会导致内 部的线受挤压而受损降低产品的使用寿命;
  3. 使用过程中避免移动充电器以免接触不良发生打火损坏充电器;
  4. 移动时禁止提拉引线(重要);
  5. 如AC(交流)电源线受损破皮请及时更换;
  6. 输出线破损如只是伤到外皮未伤到线芯,请使用电工胶布缠绕保护,谨慎使用,请及时更换;
  7. 充电器使用的是3脚接地插头,充电期间,充电插头具有接地保护,请不要随意更换充电插头的方式;
  8. 充电器不要裸漏有雨水中或有液体的地方,保持充电器的干燥;
