1、开箱介绍:

开箱清单:

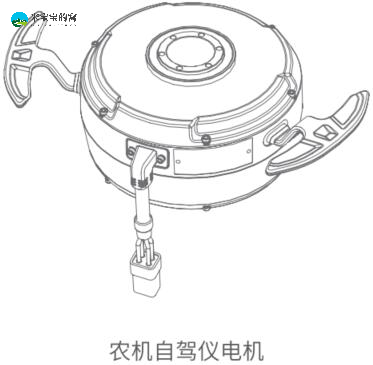

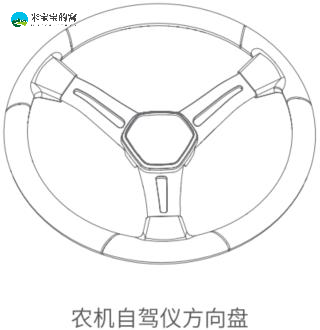

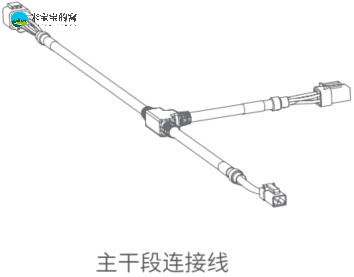

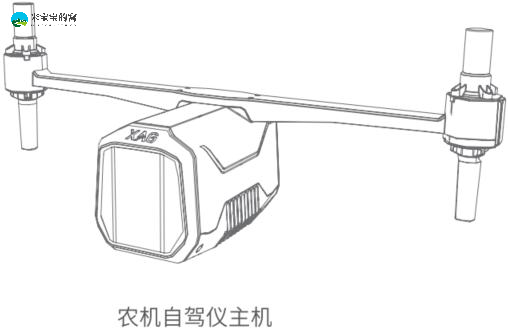

APC1主机(农机自驾仪主机)、电动方向盘、方向盘电机、主机固定架、电机固定组件,电源段连接线,自驾仪段连接线、主干段连接线、A型花键(适用于久保田部分机型)、B型花键(适用于约翰迪尔、凯斯以及纽荷兰的部分机型)、D型花键(东方红及其他部分国产品牌的机型)、主机螺丝包、方向盘螺丝包。

2、安装自驾仪

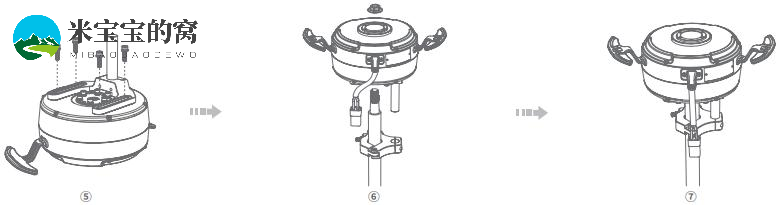

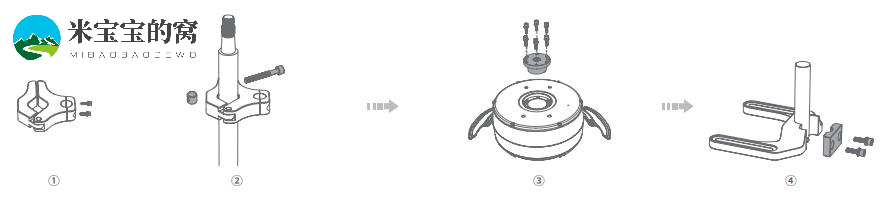

安装电机的步骤:

  1. 使用M5*17的螺丝将花键与电机固定;
  2. 使用 M6*22*12 的螺丝预锁电机固定组件;
  3. 将固定件预锁在转向轴上;
  4. 使用农机自带的螺帽将农机自驾仪电机固定在农机转向轴上;
  5. 安装调试到位后,逐一锁紧各紧固件,完成安装。

注意:安装自驾仪方向盘电机前,需将农机自带的方向盘拆除。

极飞农机自驾仪APC1操作流程介绍(一)
极飞农机自驾仪APC1操作流程介绍(一)

安装方向盘的步骤:

  1. 将方向盘盖向上掀开
  2. 使用M5*17的方向盘固定螺丝把方向盘固定在电机上
  3. 盖紧方向盘盖(XAG向正上方),完成安装

安装 SIM 卡的步骤:

  1. 掀开自驾仪前盖板;
  2. 取下固定 SIM 盖板的两颗M2*5的螺丝,并取下 SIM 盖板;
  3. 将 Nano-SIM 卡插入卡槽内,并原位装回 SIN 盖 板及自驾仪前盖板,完成安装。

安装自驾仪主机

  1. 使用M6*22螺丝将自驾仪固定架固定在自驾仪上;
  2. 撕开自驾仪固定座上的3M胶,将自驾仪固定在农机的中轴线上。

注意:中轴线取农机机身宽的中间点。 请务必将自驾仪安装在农机无遮挡的部位。

3、线路连接

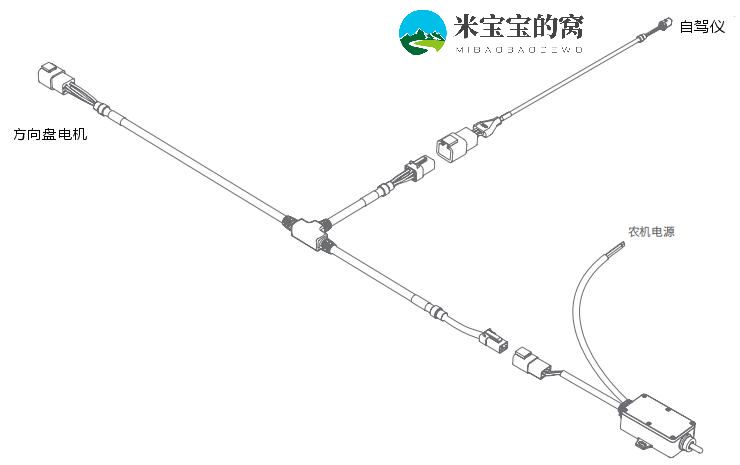

APC1 自动驾驶仪参照如下图所示方法对应接入自驾仪端接口(子头)、方向盘电机端接口(母头)及农机蓄电池端接口。

极飞农机自驾仪APC1操作流程介绍(一)
  1. 先把连接农机蓄电池连接线安装到位(安装前先断电)
  2. 拿出主干段连接线,将标有“主干1”字样的端口与主机连接线进行连接,
  3. 将主机连接线接到C2接口上,
  4. 将标有“方向盘”字样的端口与电机连接线进行连接
  5. 将主干段连接线上的标有“供电”字样的端口与电源俩接线进行连接,连接时注意保持开关在关闭状态
  6. 将开关固定在触手可及的范围内。
  7. 将线路整理好即完成安装。
