极飞2021新款P80性能特点及拆装教程

P80系统原理:

P80的定位原理和通信原理和V40一样,包括飞控及感知系统的原理 大家可以看极飞新款无人机V40的系统组成工作原理及新产品特点 ,这里不做过多介绍!

P80 机体结构

  1. P80采用全新衡梁对称式机身结构,全面提升载重能力,结构更强,抗震性更好。
  2. 飞机主体结构通用性增强,多 元件可通用(4个机臂,衡梁对称 通用),节约备件成本,组装更简单
  3. 机体载物结构分离式设计,可扩展挂在平台(大型载物平台)
  4. 采用双电池设计,空载悬停 30 分钟,标准喷洒 10-15 分钟

P80动力系统:

极飞2021新款P80性能特点及拆装教程

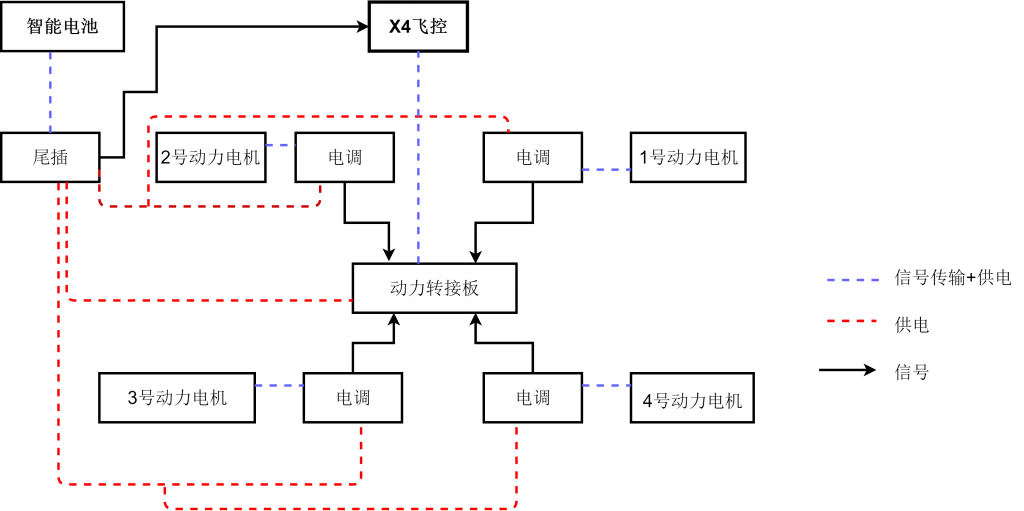

动力系统连接线示意图
极飞2021新款P80性能特点及拆装教程

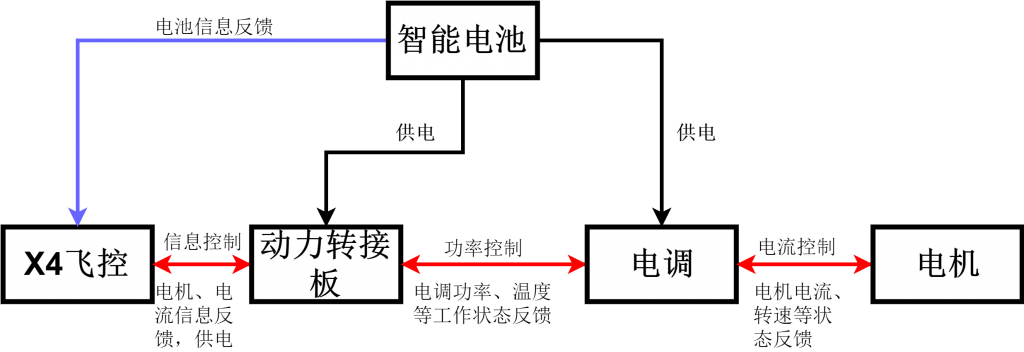

动力系统数据传输流程

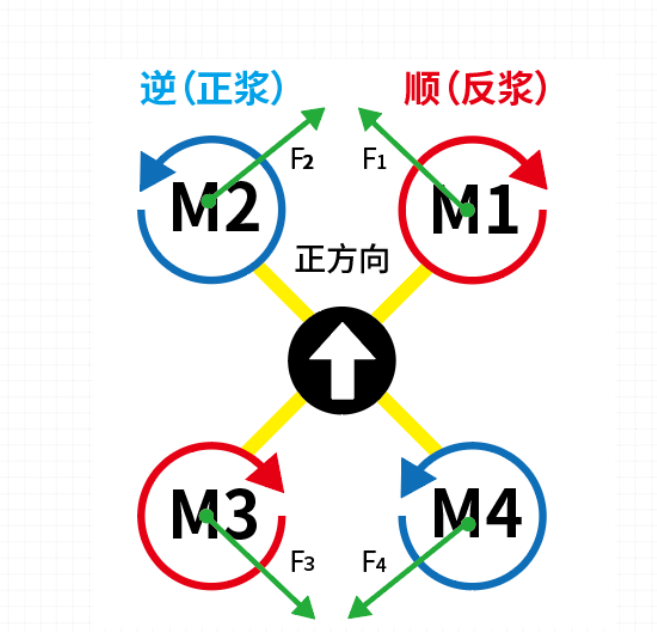

螺旋桨排布

极飞2021新款P80性能特点及拆装教程

拆装注意事项:

  • 拔插线材时应注意对应卡扣,确保卡扣脱离后拔出或安装时卡扣卡紧
  • 如有变形或损坏零部件,应及时更换
  • 为保证设备的防护等级,拆装时应注意密封胶条、镜片、垫片等的 完整性和装配工艺。
  • 注意受力结构件的固定螺丝和防脱垫片,以及必要部位需要添加螺 丝胶。
  • 规范梳理线材,并做好相关固定
极飞2021新款P80性能特点及拆装教程

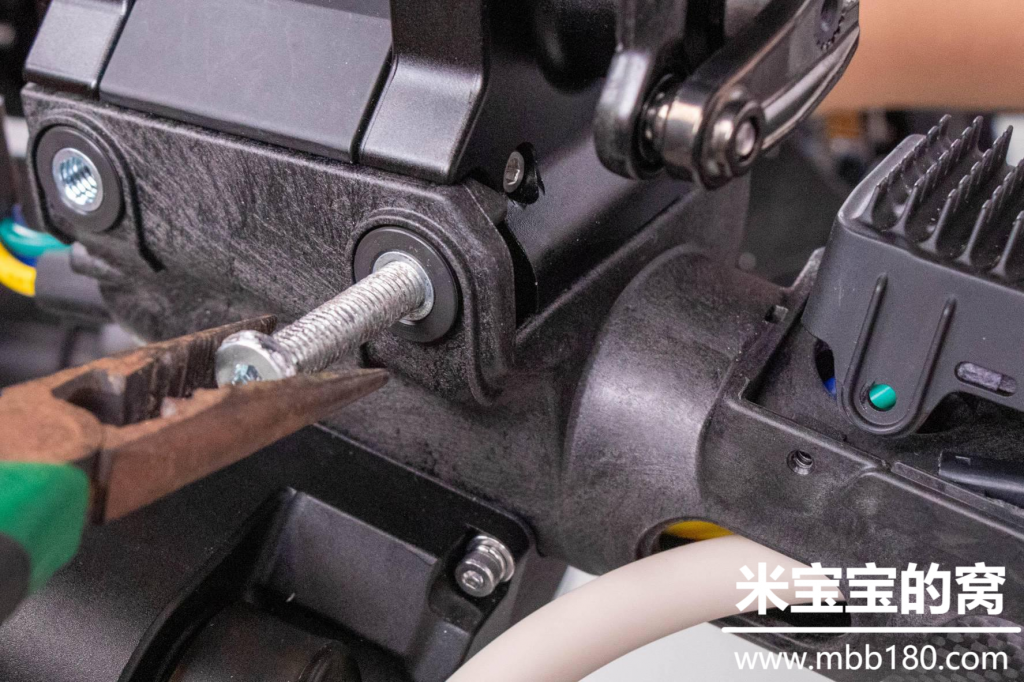

动力电机的拆装

  1. 拆掉防撞胶的4 颗螺丝。
  2. 取下防撞胶及 航灯,拔掉电机 三相线。
  3. 拆掉金属固定 圈及橡胶圈。
  4. 从电机底座滑 轨中拿出电机。
  • 检查电机安装是否水平
  • 紧固各螺丝是否拧紧
  • 电机三相线插接正确且紧固
  • 注意金属固定圈有螺纹 一侧朝外安装。
  • 注意螺丝规格
  • 电机做固定螺丝打上螺 丝胶。
极飞2021新款P80性能特点及拆装教程

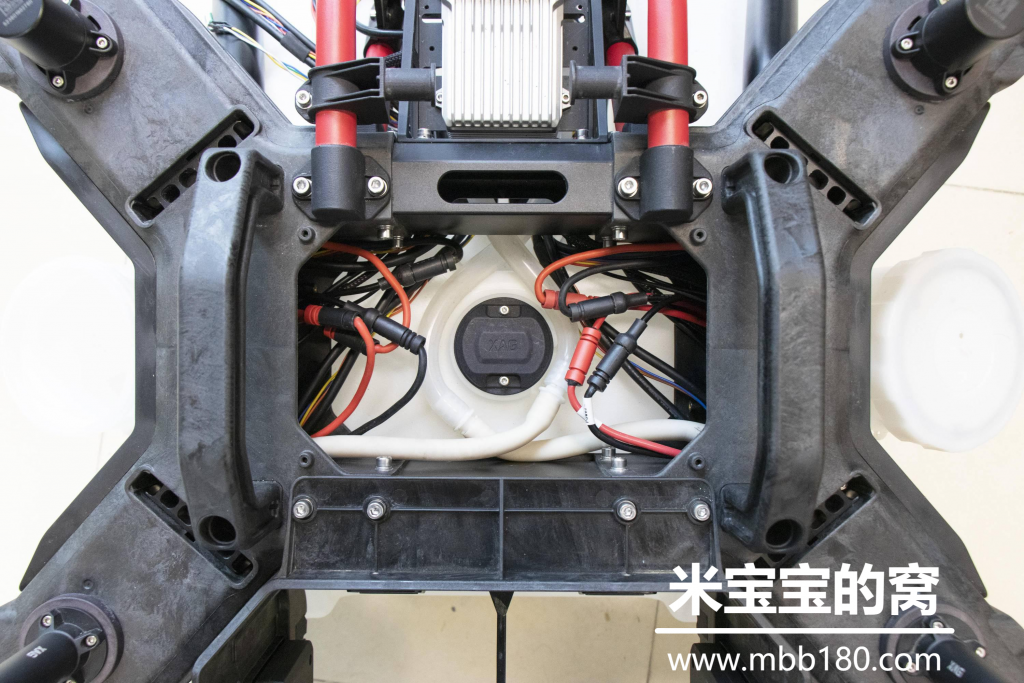

更换机臂

  1. 拆掉中心盖板的四颗 螺丝。
  2. 拔掉中心仓里面的机 臂连线插头。
  3. 拆掉机臂锁紧件。
  4. 拔出机臂。
极飞2021新款P80性能特点及拆装教程

更换机臂时的注意事项

  • 不要漏锁螺丝
  • 安装机臂时,注意把线材先塞进 臂管内,再装入机身,避免在装 入过程中线材被卡断划伤
  • 在插拔连接器时,避免带腐蚀性 的液体粘到上面
  • 在安装机臂时,注意调整药管长度不要弯折
  • 检查机臂是否安装牢固、确保各项连 接器插接正确到位
  • 安装三相电机线插头注意适当撑开, 确保接触良好

载机平台

  • 对称电机轴距:1781.3mm
  • 外形尺寸:2460 x 2487 x 563.9mm(桨叶展开) 1422 x 1451 x 563.9mm(桨叶折叠)
  • 运输尺寸:1130 x 1040 x 650mm
  • 整机重量:32kg(不含电池)
  • 机臂管材质:碳纤复合材料
  • 防护等级:IP67

飞行参数

  • 最大起飞重量:88kg
  • 标准起飞重量:80kg
  • 最大推重比 :1.8
  • 载荷比:0.45
  • 悬停精度(GNSS 信号良好):
  • 启 用 RTK: 水 平 ±10cm, 垂 直 ±10cm
  • 未 启 用 RTK: 水 平 ±0.6m, 垂 直 ±0.3m(雷达功能 启用:±0.1m) 无信号情况下持续高精度导航时间:≤ 600s
  • 动力电池:使用 B13960S 智能电池
  • 留空时间:25~30min(最大空载)
  • 最大作业飞行速度:8m/s
  • 最大飞行速度:10m/s
