极飞植保无人机B13860S智能电池更换电池插座板

极飞植保无人机B13860S智能电池更换电池插座板;极飞电池尾插故障解决

什么情况下需要更换电池插座板?

XP智能电池插座板 V4智能电池插座板[出售]

当无人机尾插温度高或者提示“智能电池通讯异常”时,我们就需要检查无人机端的尾插和智能电池的电池插座板是否有异常。

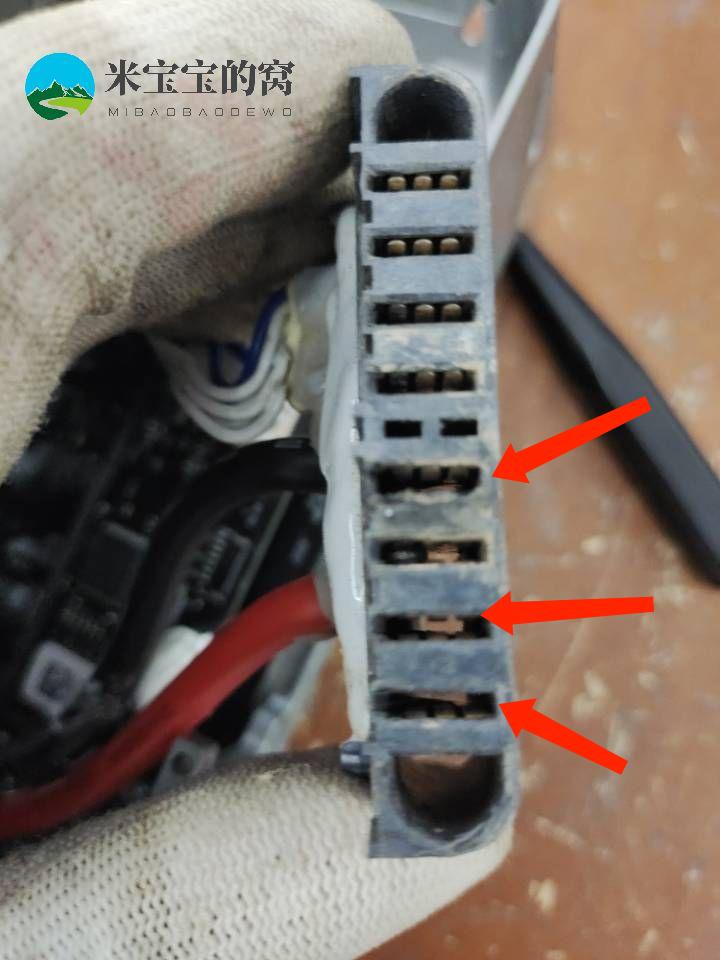

如下图,当我们检查智能电池的电池插座板时,发现有烧糊的痕迹或者有触片熔了的情况下,我们需要更换电池插座板。

极飞植保无人机B13860S智能电池更换电池插座板
极飞农业无人机B13860S智能电池插座板

如何更换B13860S智能电池的电池插座板?

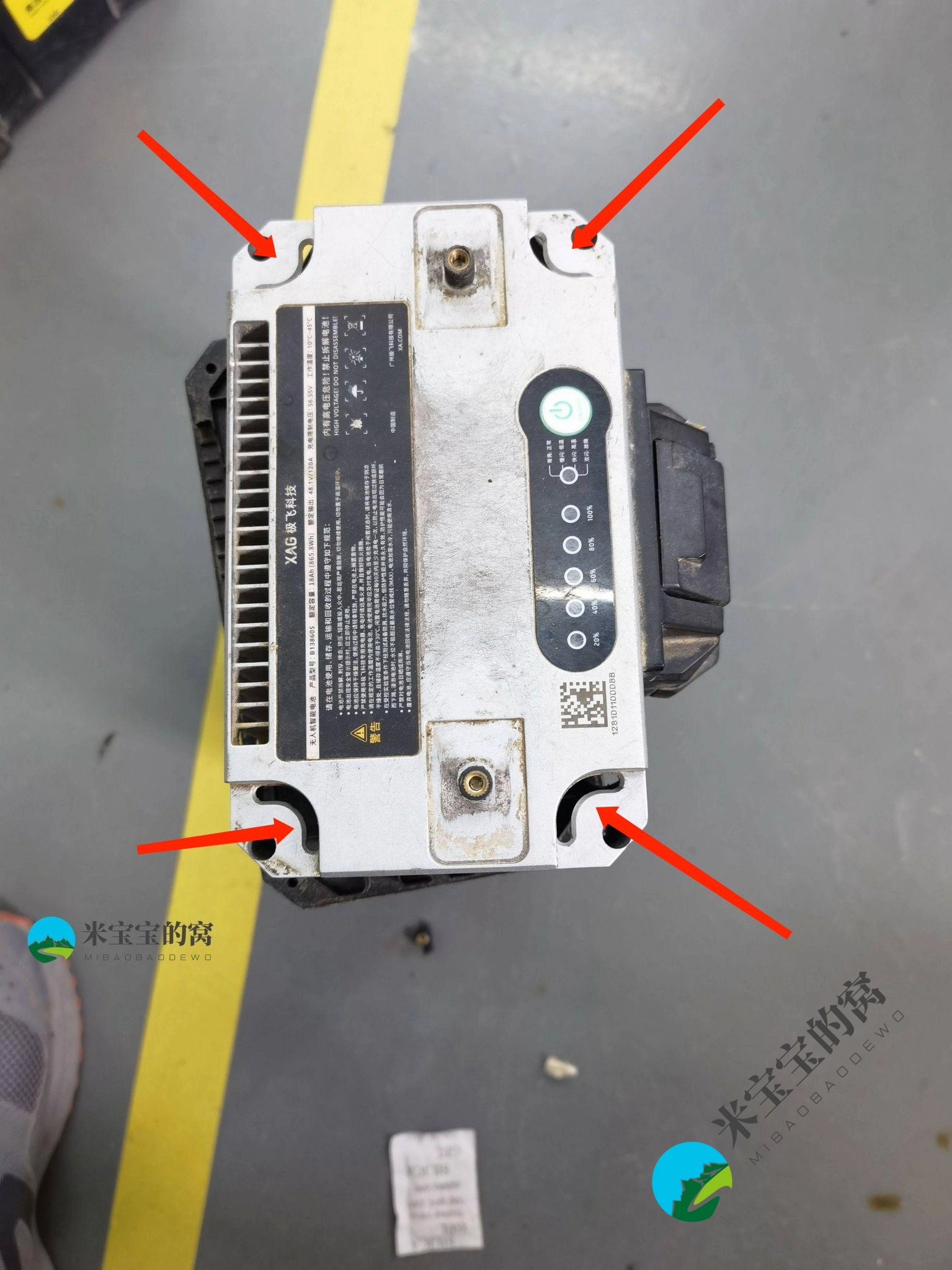

第一步,我们需要拆开智能电池四个角上的保护脚垫,从脚垫的下方往上掰,取下脚垫后,使用2.5mm的内六角螺丝刀查下脚垫下螺丝孔的螺丝。

第二步:拆下螺丝后,电池插座端朝里(靠人的方向),双手捏住电池上壳向外翻,打开电池头壳,如图:

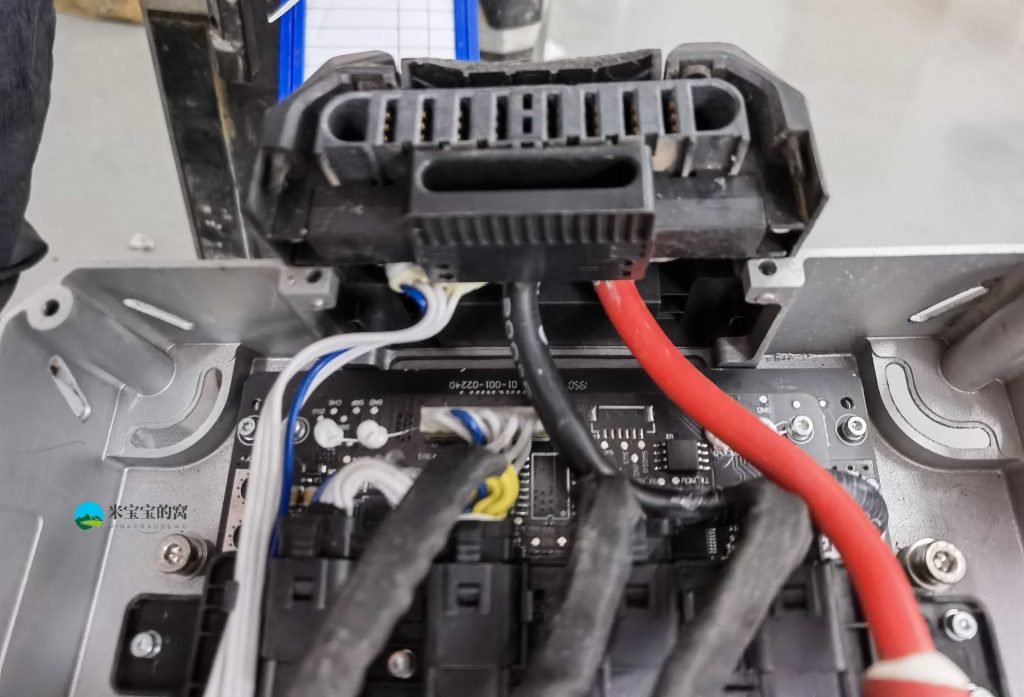

极飞植保无人机B13860S智能电池更换电池插座板
拆开头壳后的极飞B13860S智能电池

第三步:拔掉电池的各个连接线,拔线的顺序为先拔掉细线,然后拔下正负极,避免在拔正负极线的时候因为拉扯造成线材损坏;拔掉各个连接线后取下电池头壳。

极飞植保无人机B13860S智能电池更换电池插座板
拆下来的极飞B13860S智能电池头壳

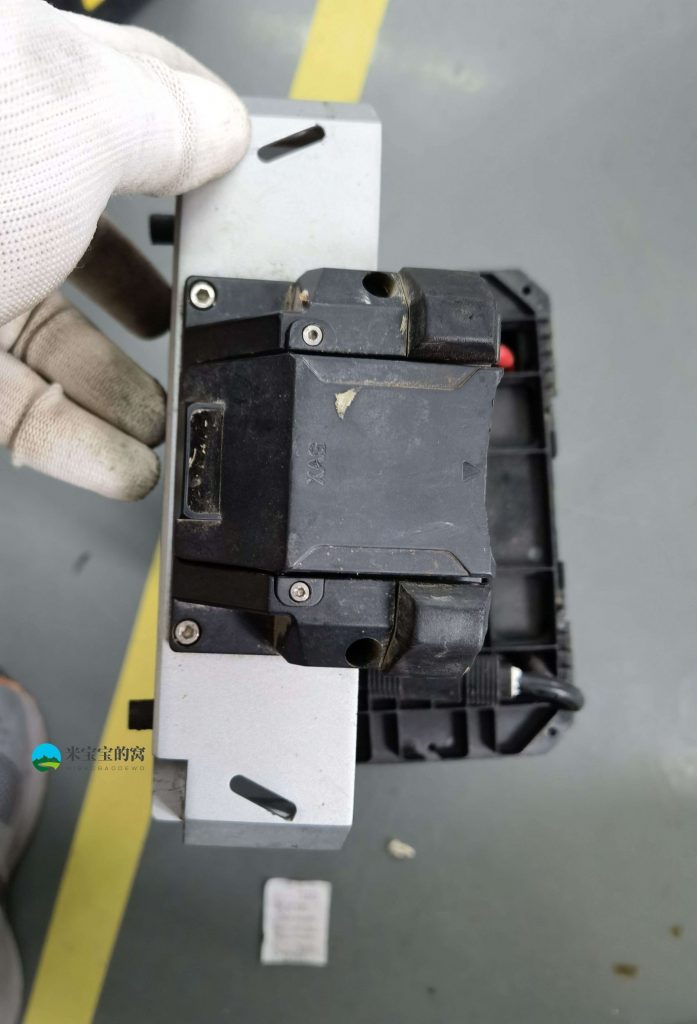

第四步:拆开电池插座板,如下图,使用2.5mm的内六角螺丝刀拆下电池插座板固定座,并使用1.5mm的内六角螺丝刀拆下电池插座板

极飞植保无人机B13860S智能电池更换电池插座板
极飞B13860S智能电池电池插座板固定座

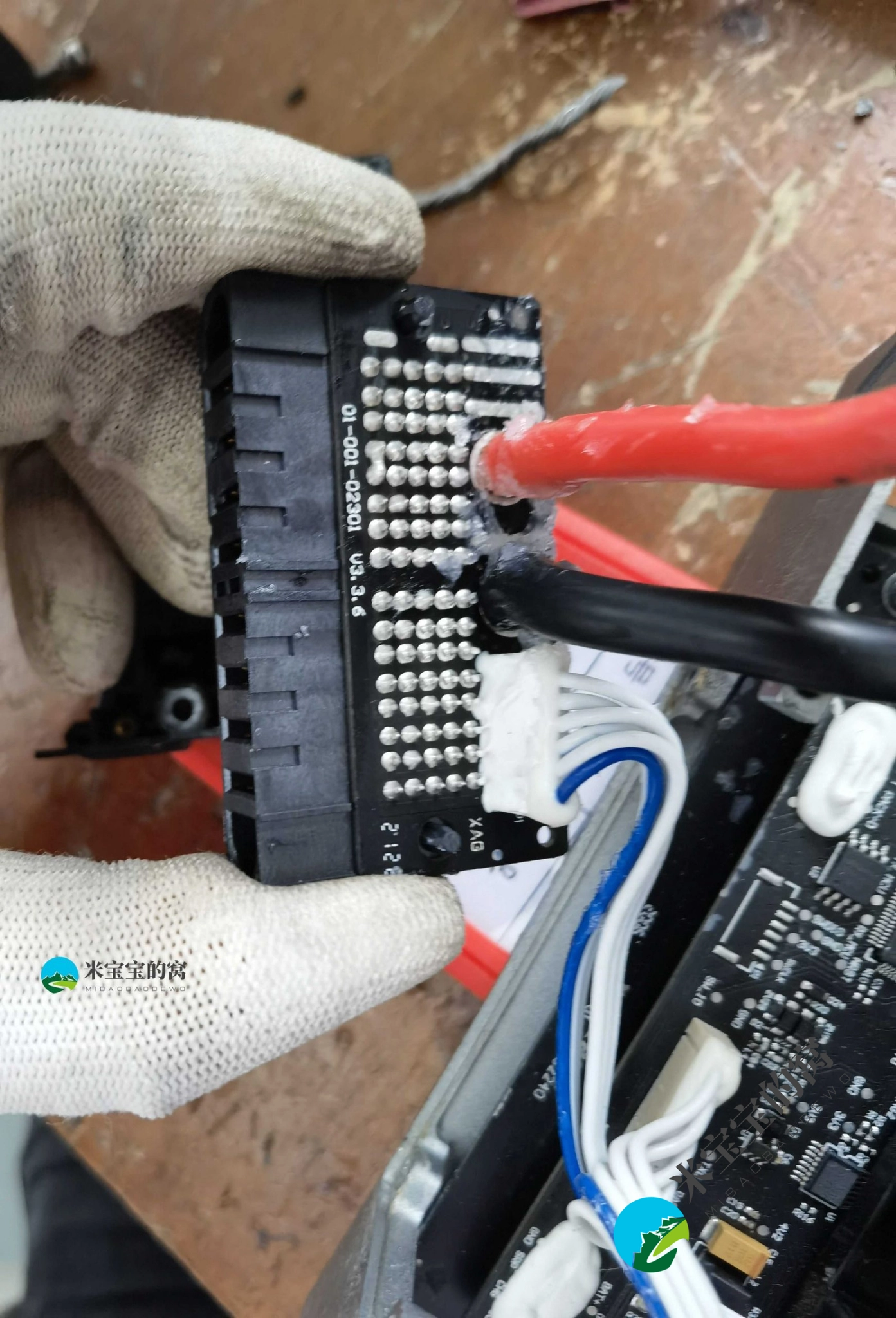

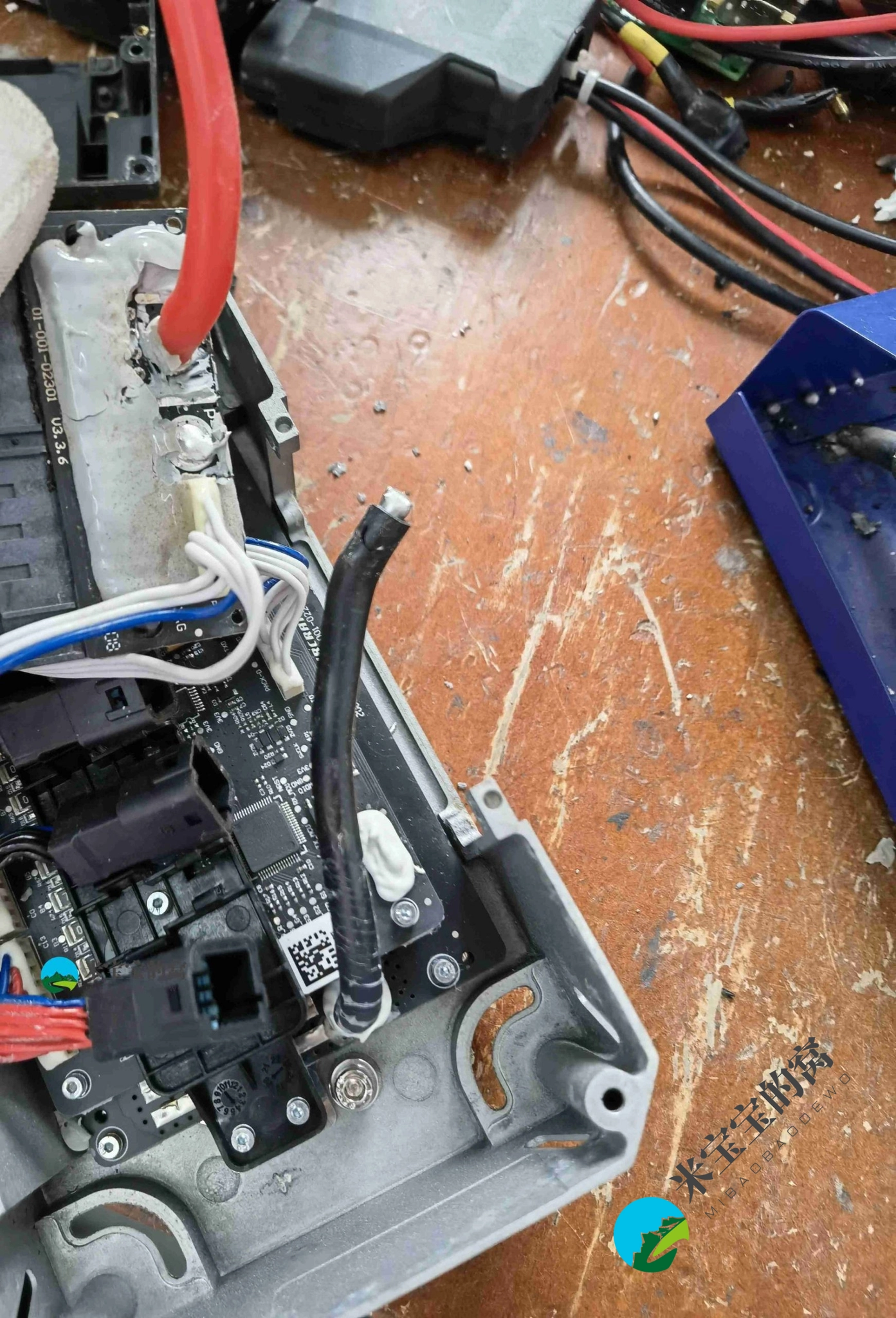

第五步:清理电池插座板上的防水胶,然后使用200W马蹄头的电烙铁取下电池插座板上的正负极线,如图

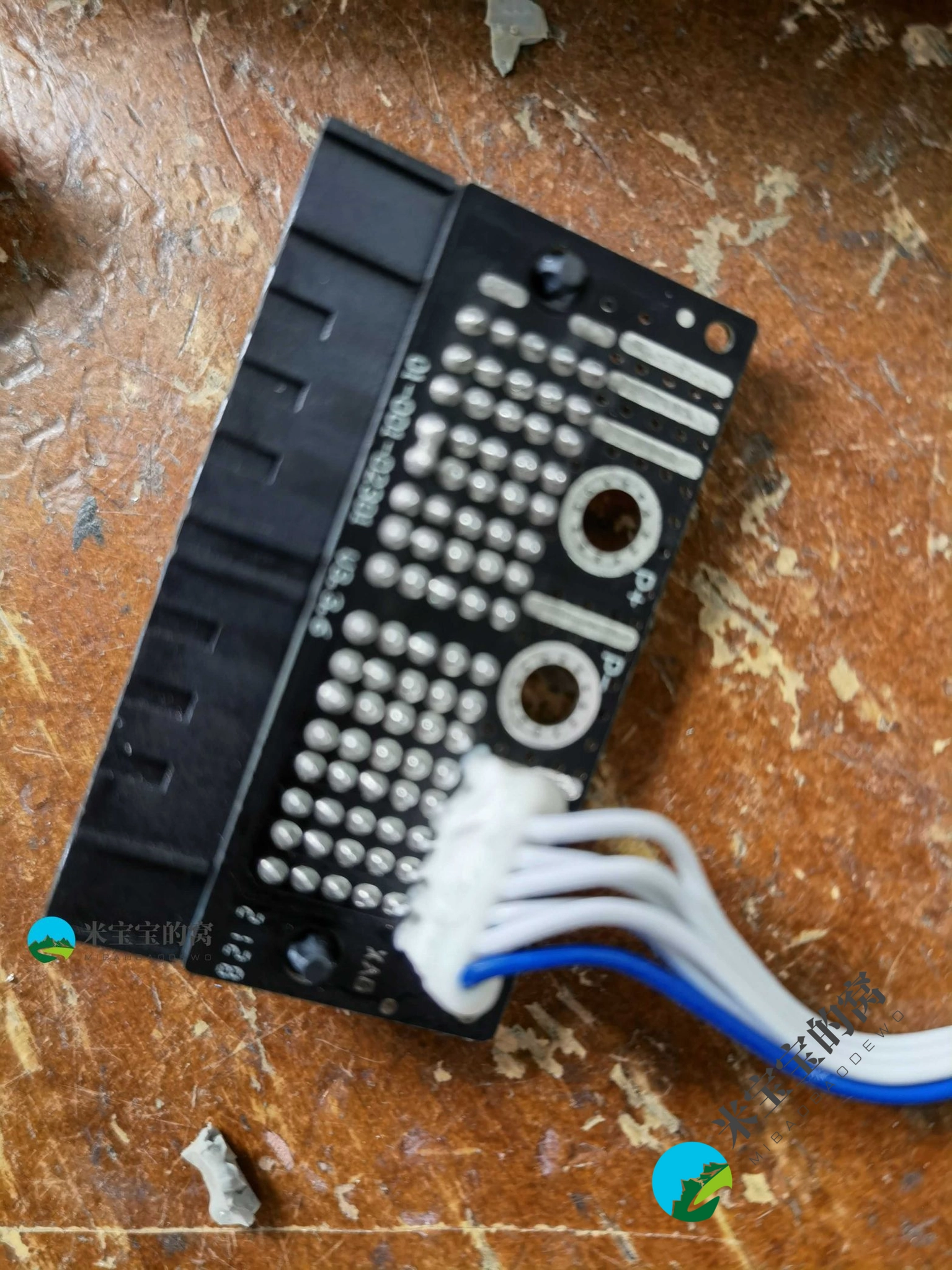

第六步:安装新的电池插座板,需要使用电烙铁,先焊接负极,然后焊接正极,打上防水胶,原位装回电池插座板,如图

第七步:原位安装回电池头壳,接线时,先接正负极,然后插上信号线,将信号线卡进卡槽内,整理线束并盖好电池头壳,拧紧螺丝,盖上脚垫。然后进行通电测试,确认无问题后维修完成。
