地形模块不存在 感知系统中显示地形模块状态无

地形模块不存在 感知系统中显示地形模块状态无

机型:2019款P30

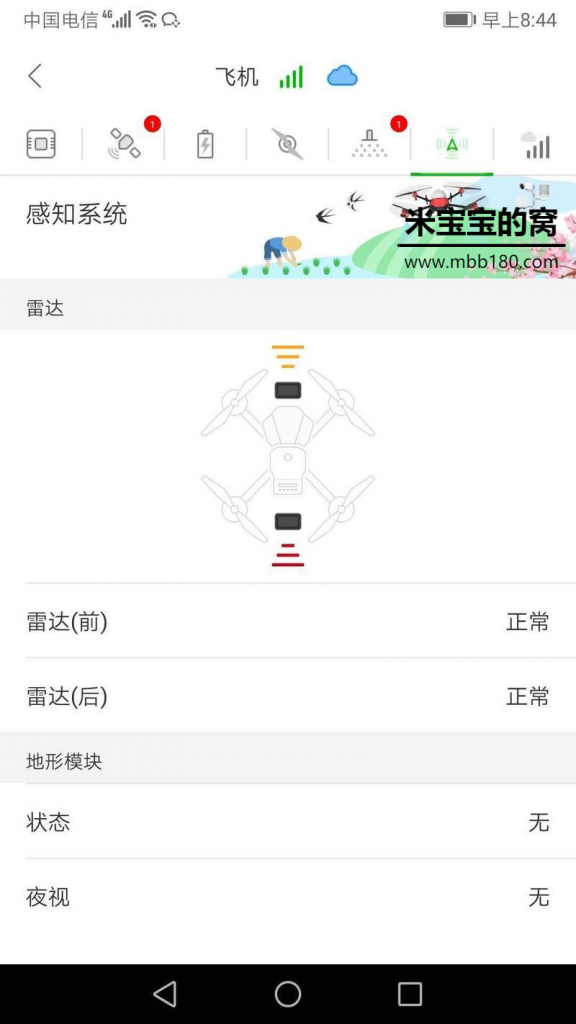

无人机模块界面状态如图

在更换多个全新地形模块和飞控后还是这种情况,地形模块换到其他飞机上是好的,使用飞控端备用接口也是如此,飞机固件全新, APP版本也是最新!!

解决方法:

可以确定的是飞机硬件是好的,没有任何问题。 我们拔掉飞控端口上其他接头,只保留PTS线和HDLS线 ,保证飞机能和手机正常通讯,然后我们把地形模块接口AUX2/3/4接到飞控上面相应的接头,可以看到地形模块有了 ,然后开始接其他的接头,此过程中严禁带电操作!! 每插一个接头就开机查看一次,注意观察是否有接头与地形模块有冲突! 此次案例的飞机是因为尾插的电池信号线与地形模块有冲突造成的!!

案例仅供大家参考!!欢迎大家分享自己的经验和心得!!
