极飞XP2020款播撒器拆装

极飞XP2020款播撒器拆装

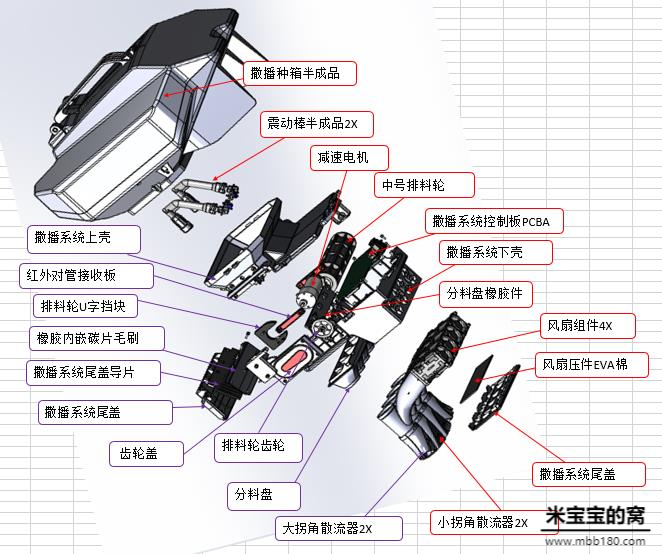

播撒系统 部件组成

极飞XP2020款播撒器拆装

播撒系统主要由种箱和播撒机两部分组成。 种箱就是装种子、农药和化肥这些固体颗粒的箱子; 播撒 就是将这些固体颗粒均匀地播撒到农田里面 的设备。播撒机里面有两条通道,分别是进料控制通道和高速气流通道 。

安装在进料控制通道的振动组件将固体颗粒 打散,有效分离结块和粘接的颗粒,保证其下落 均匀。滚轴式定量器,通过定量槽将颗粒均匀分 散到播撒涵道,高速气流把涵道里的固体颗粒均 匀地喷射到地面。极飞智能播撒系统配备了三种 定量器(排料轮)分为大号、中号和小号,用户 可以根据种子的大小和亩用量来选择。

数据流分析

极飞XP2020款播撒器拆装

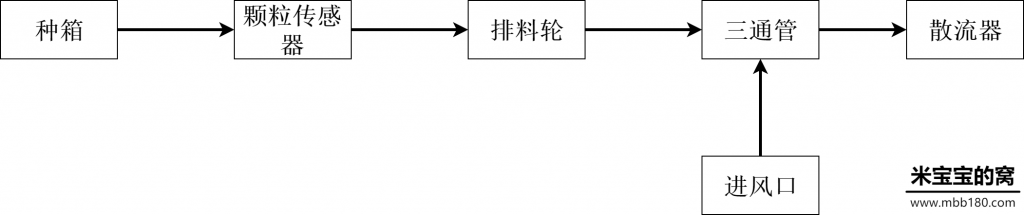

种子流通链路
极飞XP2020款播撒器拆装
数据传输链路

JetSeed™ 智能播撒系统

  • 变量播撒:随速度联动,播撒精准,不重播、不漏播
  • 超高效率:1 小时播撒 100 亩
  • 适用性广:可播种、施肥、投放饲料等

播撒系统 播撒机安装 组装前的准备 在安装播撒系统之前,需拆除喷洒系统及相关零部件。

  1. 拆中心仓盖板、连接线 拆下中心仓盖板,排空管路内的液体,然后拔下 4 根 输液管,把输液管塞回中心仓内,最后拔下水泵组的 连接线。
  2. 拆下水泵组 拧下药管转接架和水泵组固定螺丝 ,取下水泵组和药 管转接架。
  3. 拆除碳框横梁 拆除碳框横梁固定螺丝,取下碳框横梁。
  4. 拆除药箱导轨拆除药箱导轨固定螺丝,取下药箱导轨。

安装播撒系统

  1. 安装料箱固定件 安装料箱固定件至下图所示位置(4 颗 M3*6 螺丝)。
  2. 安装播撒器固定件安装播撒器固定件至右图所示位置。
  3. 安装碳框横梁 按箭头指示方向安装碳框横梁。
  4. 安装播撒器 安装播撒器至下图所示位置,拧紧 4 颗螺丝(M3*8)。

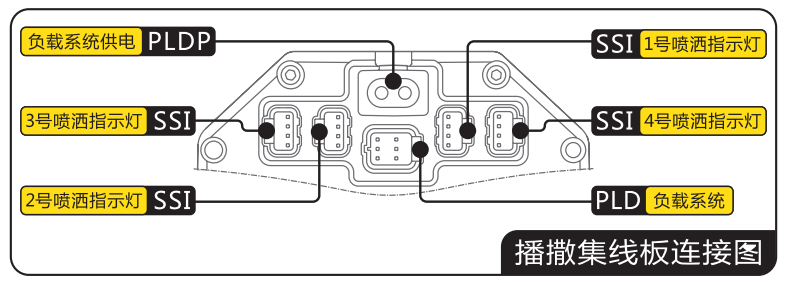

  5. 安装连接线、中心舱盖板 参照下图安装播撒器的连接线并将中心舱盖板复位。
  6. 安装料箱 安装料箱至下图所示位置(底部 2 颗 M3*8 螺丝,侧 面 2 颗 M3*10 螺丝)。
  7. 安装散流器 安装散流器到三通管上:先对齐散流器上的三角标与三 通管的圆点,再按锁紧(顺时针)方向旋转,直到散流 器的圆点和三通管的圆点对齐为止。
  8. 安装完成后,需要在“极飞农业APP”的设备中检查播撒系统固件是否需要升级
极飞XP2020款播撒器拆装

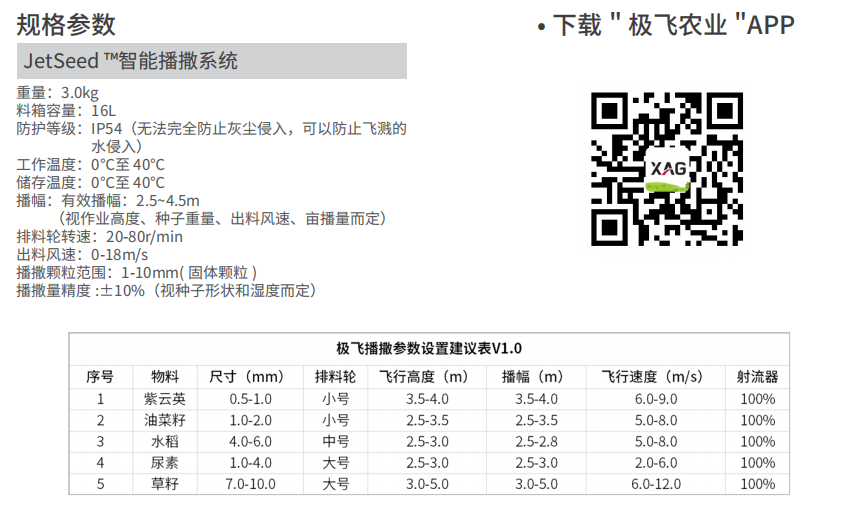

播撒系统规格参数:

极飞XP2020款播撒器拆装

播撒系统使用注意事项

极飞XP2020款播撒器拆装
