极飞新款V40拆装教程(一)

拆装工具

开口扳手 10# 内六角螺丝刀(1.5-6) 平口钳(老虎钳) M3*8螺丝

极飞新款V40拆装教程(一)

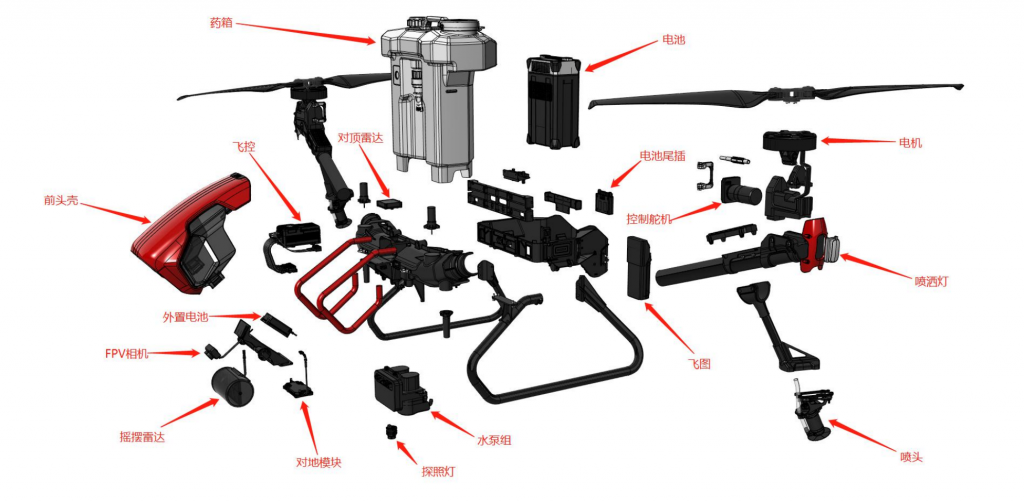

整机爆炸图

拆装原则和注意事项:

拆装原则:

  • 确保人员安全第一的情况下进行拆装操作
  • 所有操作严禁带电操作
  • 禁止暴利拆装
  • 拔下管路前,需要把管路中的液体排空
  • 所有零部件需要安装到位,所有螺丝需要拧紧(七分顶三分拧)并注意型号正确

注意事项

  • 拆下的螺丝应该分类摆放
  • 拔插线材时应注意对应卡扣,确保卡扣脱离后拔出或安装时卡扣卡紧
  • 如有变形或损坏零部件,应及时更换
  • 为保证设备的防护等级,拆装时应注意密封胶条、镜片、垫片等的完整性和装配工艺。
  • 注意受力结构件的固定螺丝和防脱垫片,以及必要部位需要添加螺丝胶。
  • 规范梳理线材,并做好相关固定

整机的拆装顺序

  1. 拆下红色机头罩和侧脸
  2. 拔掉飞控、转接板、载荷板的相关连接线
  3. 拆下PSL摄像头、前置动态雷达、地形模块
  4. 拆解上视雷达架并拆下上视雷达
  5. 拆下飞控
  6. 拆下睿喷模组,分解下载荷板和蠕动泵等
  7. 拆下两根机臂并分解下喷头和电调、动力电机、舵机等
  8. 拆下脚架
  9. 分解尾框和主架
  10. 拆下尾插、尾灯和睿图插座等
极飞新款V40拆装教程(一)

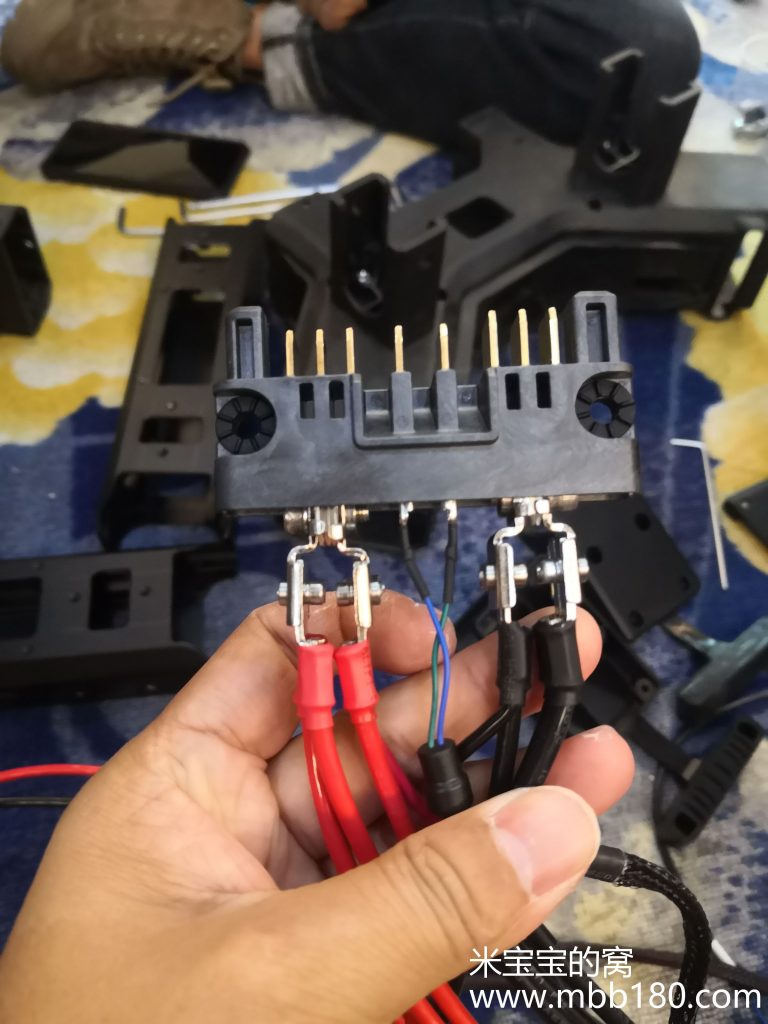

2021款无人机尾插 中间2根信号线,右边黑线负极,左边红线正极

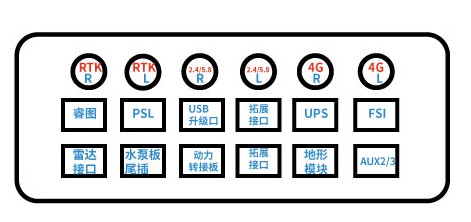

飞控连线图解:

极飞新款V40拆装教程(一)

第一排从左往右(天线,相当于老款飞机的RTK模块和HDLS模块)

RTK(R)、RTK(L);2.4G/5.8G(R)、2.4G/5.8G(L);4G(R)、4G(L)

第二排从左往右(飞控)

睿图、PSL(飞行员视角)、USB(Type-C)升级接口、拓展接口、UPS、FSI(飞控指示灯)

第三排从左往右(飞控)

雷达(上视雷达线接到前置动态雷达上面,前置动态雷达的线接到飞控)、电池信号线+载荷板信号线、动力板信号线(PTS)、拓展接口、地形模块、AUX2/3(备用接口)

极飞新款V40拆装教程(一)
